Tania kolumna LM by Spiryt

: niedziela, 21 wrz 2014, 06:20
autor: Spiryt
Jak zrobić kolumnę LM


Potrzebne nam są:
- rura 60.3mm długości 150 cm;
- zaworek 1/4";
- kolanko nyplowe 1/4";
- nypel 1/4";
- nypel 1/2";
- nypel na wąż 1/4";
- śrubunek 2";
- dennica 42mm;
- kolano hamburskie 1/4 cala lub kawałek rurki wygiętej w kolanko;
- chłodnica z 3 metrów rurki karbowanej 12/16mm;
- termometr elektroniczny.

Dennicę spawamy do kolanka.
Obrazek
Obrazek

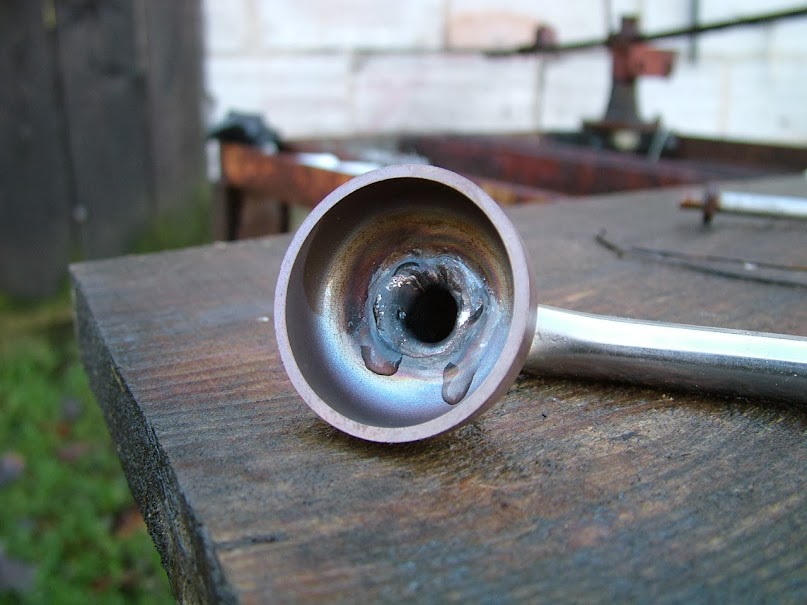

W rurze na wysokości 110 cm wiercimy otworek, w ten otworek wkładamy pospawaną wcześniej dennice z kolankiem. Oczywiście fajką do góry. Tutaj pomogłem sobie prętem.

Obrazek

Ustawiamy denniczkę w poziomie i symetrycznie w środku rury, chewtujemy do rury.

Obrazek

Nadmiar rurki obcinamy i spawamy całość szczelnie.

Obrazek

Do tego spawamy nypel 1/4".

Obrazek

Do kega spawamy jedną część śrubunku a do rury drugą. Pamiętajmy by założyć nakrętkę przed pospawaniem.

Obrazek

Po drugiej stronie nypla 1/4" spawamy wejście do termometru, np. nypel 1/2" (ostatnio zastosowałem w wypełnieniu na 2/3 wysokości i to był lepszy pomysł).

Obrazek

Chłodnicę zwijamy w rękach. Chłodnica wchodzi od góry kolumny. Jakby kto nie wiedział to jest to klasyczny Nixon Stone.

Obrazek

Obrazek

Jak przygotować zmywaki napisałem w temacie o wypełnieniu.
Przed pierwszym użyciem kolumny trzeba przelać kolumnę gorącą wodą z dodatkiem płynu do mycia naczyń, następnie dobrze przepłukać wodą.
Można też wcześniej zmywaki przegotować w garnku z dodatkiem płynu do mycia naczyń.

W porcie termometru robimy otwór średnicy sondy termometru i uszczelniamy.

I gotowe. :-D

Re: Tania kolumna LM by Spiryt

: niedziela, 21 wrz 2014, 07:43
autor: Emiel Regis
Jak sprawdza się regulacja takim zaworkiem i dlaczego termometr tak wysoko?
Całość wygląda rzeczywiście na niskobudżetową, ale sprawną kolumnę :ok:
Jakie osiągi % na zmywakach przy tej wysokości i umiejscowieniu termometru? Post o wypełnieniu czytałem, ale to chyba nie ta kolumna brała udział w teście?

Re: Tania kolumna LM by Spiryt

: niedziela, 21 wrz 2014, 08:06
autor: Kula
Ogólnie bardzo dobry pomysł na niskobudżetową kolumną. Pomysł :ok:
Osobiście zwiększył bym wysokość wypełnienia (wydłużył rurę) i obniżył termometr na około 60cm od dołu.
Wadą rozwiązania jest brak możliwości zrobienie na niej produktów smakowych na zerowym refluksie ale nie wszyscy tego używają.

Re: Tania kolumna LM by Spiryt

: niedziela, 21 wrz 2014, 09:11
autor: Spiryt
W kolejnych testowych kolumnach termometr był umieszczany w wypełnieniu, ta była pierwszą i termometr zamocowany został dla potrzeb testu w miejsce wyjścia VM którego nie było okazji sprawdzić. Wypełnienie oczywiście pakiety zmywakowe a osiągi w okolicach 94%.
W testach zmywaków brała udział inna kolumna.

Re: Tania kolumna LM by Spiryt

: niedziela, 21 wrz 2014, 15:44
autor: Goliat
Dlaczego nie da się uzyskać produktów smakowych? Przecież jak wyciągniemy część wypełnienie otworzymy zaworek na całość to nie wystąpi zjawisko ponownego napływu? Pojemność dennicy jest zbyt mała, żeby zapewnić swobodny spływ i musi się to przelać i powrócić na wypełnienie? Bardzo mnie to interesuje.

Re: Tania kolumna LM by Spiryt

: poniedziałek, 22 wrz 2014, 06:10
autor: Spiryt
Część flegmy spływa z chłodnicy po ściance, dlatego nawet jakby ktoś chciał prowadzić proces na całkowicie otwartym zaworku to i tak będzie występować częściowy powrót na wypełnienie. Dla mnie to zaleta bo to jest kolumna a nie aparat prosty. Lecz zwijając odpowiednio chłodnicę, uważając by nie dotykała do dennicy i zasilając ją od rdzenia możemy sprawić by całość flegmy wróciła na dennicę.
Pojemność dennicy jest wystarczająca by odebrać wszystko co się w niej znajduje.

Re: Tania kolumna LM by Spiryt

: poniedziałek, 22 wrz 2014, 11:04
autor: KS2507
W podobny sposób wykonuję półkę OLM,tylko że przez środek jeziorka przechodzi rurka powrotu fi10mm a rurka odbioru jest zamontowana z boku nad jeziorkiem jest zamontowany pierścień centrujący dzięki niemu wszystko co się skropli trafia do jeziorka.
Testowałem półkę OLM bez pierścienia centrującego i max szybkość odbioru przy kolumnie 60.3mm moc grzania 2000W to 1l/h.

Re: Tania kolumna LM by Spiryt

: poniedziałek, 22 wrz 2014, 15:08
autor: Spiryt
Miałem wykonaną półkę OLM w sposób jaki przedstawiłem wcześniej i bez problemu spełniała zadanie. Ktoś też robił testy denniczki jako półki w OLM i też opisywał że wszystko było dobrze.

Re: Tania kolumna LM by Spiryt

: poniedziałek, 22 wrz 2014, 20:59
autor: Kula
Używam odwróconej dennicy jako OLM. Działa bardzo fajnie.

Re: Tania kolumna LM by Spiryt

: wtorek, 30 wrz 2014, 18:48
autor: dandi237
Witam a czy dobrym pomysłem było by dodanie 20cm z miedzianym wypełnieniem u dołu do tego projektu?

Re: Tania kolumna LM by Spiryt

: wtorek, 30 wrz 2014, 21:49
autor: stuf
@dandi237 Miedź jest zawsze dobrym pomysłem. Jak zapewne wiesz, pozbędziesz się siarkowodoru. Tyle tylko, że kolega Spiryt wyprodukował tanią kolumnę, bo taki był zamysł tego projektu.

Re: Tania kolumna LM by Spiryt

: czwartek, 6 cze 2019, 11:42
autor: wegemantm
A czy jest sens dać nad odbiorem jeszcze wypełnienie z 20/30 cm ??? Trzeba nad dennicą spływ flegmy centrować np. piersieniem ???
Mr. Kula jak wygląda ta odwrócona dennica w Twoim przypadku, można fot/rys.

Re: Tania kolumna LM by Spiryt

: czwartek, 6 cze 2019, 16:36
autor: Góral bagienny
Kolego te posty były pisane pięć lat temu :D
Ale brawo :klaszcze: bo widać że czytasz forum :respect:

Re: Tania kolumna LM by Spiryt

: czwartek, 6 cze 2019, 20:39
autor: Kula
wegemantm pisze:A czy jest sens dać nad odbiorem jeszcze wypełnienie z 20/30 cm ??? Trzeba nad dennicą spływ flegmy centrować np. piersieniem ???
Mr. Kula jak wygląda ta odwrócona dennica w Twoim przypadku, można fot/rys.


Nad odbiorem możesz dać 20/30cm wypełnienia pod warunkiem, że powyżej tego wypełnienia zrobisz drugą półkę odbiorczą. Powstanie klasyczny układ OLM: górna dennica to odbiór przedgonów a dolna serce (OLM).

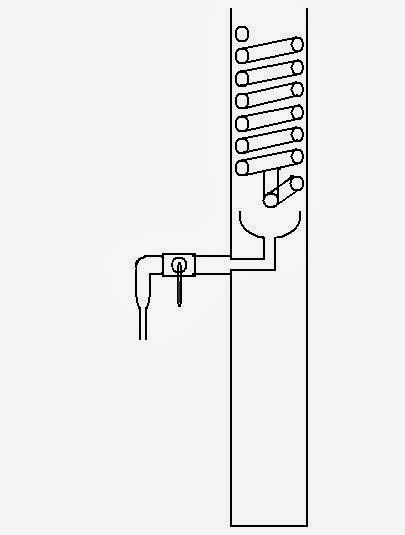

Moja odwrócona dennica to drugie zdjęcie tego tematu. Działa bardzo dobrze przy założeniu, że OLM lub odbiór w głowicy nie realizuje odbioru 100% skroplonego płynu. Nie da się przechwycić całości urobku, część zawsze wróci na wypełnienie czyli nie bardzo nadaje się do owocówek.
Swoją drogą pomysł kolegi Spiryt to jeden z ciekawszych pomysłów na budżetową kolumnę.

Re: Tania kolumna LM by Spiryt

: piątek, 7 cze 2019, 19:52
autor: wegemantm
A takie coś jak zrobić? Jak to w przekroju wygląda ??? Czy to patentem jest objęte?

Re: Tania kolumna LM by Spiryt

: poniedziałek, 10 cze 2019, 09:26
autor: wegemantm
Czy zastosowanie tych dwóch odbiorów w jednej kolumnie będzie dobrym posunięciem ???

Re: Tania kolumna LM by Spiryt

: poniedziałek, 10 cze 2019, 10:19
autor: Doody
Taka jest właśnie zasada obniżonego odbioru (OLM). Na głowicy odbierasz przedgon a z obniżonego odbioru - czysty produkt.

Re: Tania kolumna LM by Spiryt

: poniedziałek, 10 cze 2019, 21:07
autor: wegemantm
Tylko się waham między tym a tym.
Mistrz rysunku technicznego :odlot:

Re: Tania kolumna LM by Spiryt

: wtorek, 11 cze 2019, 05:37
autor: lesgo58
Wersja z prawej.

Re: Tania kolumna LM by Spiryt

: wtorek, 11 cze 2019, 05:57
autor: .Gacek
Jaka piękna kreska na tym obrazku... i kropka.
