Sposoby połączeń elementów destylatorów. Połączenia rozbieralne i nierozbieralne. Gwintowanie, lutowanie, spawanie.
Awatar użytkownika

jatylkonachwile
350
Posty: 352
Rejestracja: poniedziałek, 13 wrz 2010, 17:24
Krótko o sobie: Główny projektant i konstruktor elektrohydrogumonapawarki z podczepem pod termobululator.
Status Alkoholowy: Wynalazca
Lokalizacja: Ziemia
Kontakt:
Załączniki
Re: Lutowanie -spawanie #1

Postautor: jatylkonachwile » wtorek, 15 paź 2019, 06:44

KO z miedzią lutowaleś lutem Ag5P?


alembiki
Rabaty dla użytkowników forum AD w sklepie po podaniu loginu z forum!
Awatar użytkownika

JISKRA59
50
Posty: 87
Rejestracja: środa, 6 sty 2016, 19:09
Krótko o sobie: Staram się być fajnym człowiekiem:)
Ulubiony Alkohol: Oczywiście swój własny
Status Alkoholowy: Amator Domowych Trunków
Lokalizacja: Opolskie
Załączniki
Re: Lutowanie -spawanie #1

Postautor: JISKRA59 » wtorek, 15 paź 2019, 08:15

Dokładnie tak, tylko tak jak napisałem wcześniej kołnierzyk triclampa pokrywałem pastą HS. Ja mam cały sprzęt zrobiony z miedzi, tylko łączenia są z triclampów fi 51. Dzięki temu mogę konfigurować różne zestawy. Lutowałem to mieszanką gazu z butli turystycznej + tlen z butli i wszystko szło szybko i sprawnie, a jak zaznaczyłem nie jestem fachowcem w tej dziedzinie, także możesz śmiało działać. Powodzenia :ok:
Teoria nie poparta praktyką zakrawa na abstrakcję

Awatar użytkownika

jatylkonachwile
350
Posty: 352
Rejestracja: poniedziałek, 13 wrz 2010, 17:24
Krótko o sobie: Główny projektant i konstruktor elektrohydrogumonapawarki z podczepem pod termobululator.
Status Alkoholowy: Wynalazca
Lokalizacja: Ziemia
Kontakt:
Załączniki
Re: Lutowanie -spawanie #1

Postautor: jatylkonachwile » wtorek, 15 paź 2019, 08:58

Informacja co do Ag5P
Nie stosować do lutowania stali i stopów zawierających nikiel oraz instalacji w których media zawierają siarkę

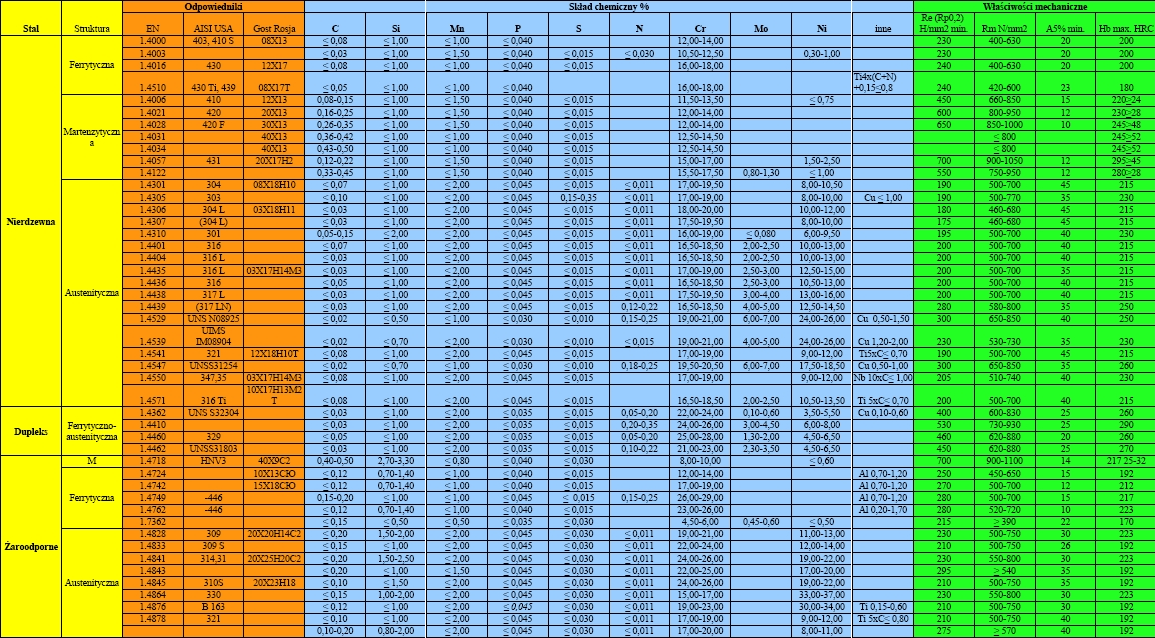

304 zawiera do 10% niklu, d 316 już ponad 10.
Ja do lutowania stali nierdzewnej z miedzią w chłodnictwie używam lutu srebrnego w białej osłonie (topnik, coś na bazie boraxu).

Obrazek

I ja nie potrzebuje lutować Cu z nierdzewną w kolumnie bo jak bym robił to albo cała z Cu albo cała z nierdzewki, z przesunięciem ku nierdzewce.
Ostatnio zmieniony wtorek, 15 paź 2019, 09:04 przez jatylkonachwile, łącznie zmieniany 2 razy.

Awatar użytkownika

JISKRA59
50
Posty: 87
Rejestracja: środa, 6 sty 2016, 19:09
Krótko o sobie: Staram się być fajnym człowiekiem:)
Ulubiony Alkohol: Oczywiście swój własny
Status Alkoholowy: Amator Domowych Trunków
Lokalizacja: Opolskie
Załączniki
Re: Lutowanie -spawanie #1

Postautor: JISKRA59 » wtorek, 15 paź 2019, 17:58

No to jak mówią hamerykanie" Houston, mamy problem" bo: Miedziano-fosforowy lut twardy z dodatkiem 5% srebra wg DIN EN 1044-CP104 (L-Ag5P), zakres temperatur topnienia 650 - 810°C, temperatura robocza 710°C. Stosowany do lutowania twardego miedzi z miedzią (bez użycia topnika). W przypadku lutowania miedzi z mosiądzem lub brązem cynowo-cynkowym zastosować pastę HS. Dopuszczony do lutowania instalacji: zimnej i ciepłej wody, olejowych, gazu ciekłego, miejskiego i ziemnego oraz przesyłających fluorowane chlorowęglowodory. Stosowany także w technice chłodniczej (do temp. roboczej 200°C) oraz w przemyśle elektrotechnicznym.

Atest PZH.
Kołnierze, talerzyki ze stali KO, kak zwał tak zwał, do triclampa fi 51 wchodzą ciasno, bez żadnej kombinacji, jedynie do rury miedzianej fi 54 o grubości ścianki 1,5 mm i ja łączyłem je tym lutem po stronie zewnętrznej ścianki, a więc praktycznie nie ma on kontaktu z produkowanymi przez nas specyfikami. Zresztą nim zacząłem pracę z tym lutem, jako że nie jestem fachowcem, zasięgałem opinii ludzi, którzy na codzień parają się lutowaniem i spawaniem różnych rzeczy, między innymi, w przemyśle spożywczym. Oczywiście powiedziałem im co z czym chcę polutować i do czego aparaturka będzie służyć. To przypomina dyskusję na temat pestek w śliwowicy: gotować z czy bez. Szkodzą czy nie. Myślę, że prawda jak zwykle leży po środku, więc nie ma o co kopii kruszyć i lepiej :pije: na zdrowie :ok: :)
Teoria nie poparta praktyką zakrawa na abstrakcję

Awatar użytkownika

jatylkonachwile
350
Posty: 352
Rejestracja: poniedziałek, 13 wrz 2010, 17:24
Krótko o sobie: Główny projektant i konstruktor elektrohydrogumonapawarki z podczepem pod termobululator.
Status Alkoholowy: Wynalazca
Lokalizacja: Ziemia
Kontakt:
Załączniki
Re: Lutowanie -spawanie #1

Postautor: jatylkonachwile » wtorek, 15 paź 2019, 20:08

Mi nie chodzi o kontakt z produktem czy półproduktem a raczej o to że fosfor widocznie reaguje z niklem i dlatego nie zaleca się stosowania tego lutu do lutowania stali zawierającej nikiel.


Krzychu0304
50
Posty: 64
Rejestracja: środa, 29 sty 2020, 14:14
Krótko o sobie: Jestem fajnym człowiekiem:)
Ulubiony Alkohol: dymna whisky, kawa z prądem
Status Alkoholowy: Student Bimbrologii
Lokalizacja: Bydgoszcz
Załączniki
Re: Lutowanie -spawanie #1

Postautor: Krzychu0304 » sobota, 17 paź 2020, 15:29

Witam, zamierzam zacząć swoją przygodę z lutowaniem twardym miedzi. Chciałbym docelowo móc lutować rury fi 54.
Nie udało mi się trafić na jednoznaczne informacje jaki palnik kupić, większość osób poleca palniki propanowo-tlenowe, a niektórzy z powodzeniem lutują palnikami cyklonowymi na propan.
Czy mocny palnik propanowy generujący ~16KW(np. perun pl-017ppa) będzie wystarczający?


bociann2
450
Posty: 458
Rejestracja: wtorek, 26 kwie 2011, 11:59
Krótko o sobie: Jestem okropnym człowiekiem, tak mi kiedyś mawiali.
Ulubiony Alkohol: Piwa
Status Alkoholowy: Student Bimbrologii
Lokalizacja: Jedyna taka w Polsce...
Załączniki
Re: Lutowanie -spawanie #1

Postautor: bociann2 » sobota, 17 paź 2020, 16:44

Myślę, ze aż nadto. Za 5 dych kupiłem na olx-ie chiński palnik na kartusze z propanem(4 sztuki). Daje 1200 st
C. Sam palnik na Ali 18 zł z przesyłką.
Testowalem lutuąc trójnik fi 15 do rurki lutem twardym, miedziano-fosforowym po 1,50 za 50 cm. Poszło jak z nut.
Tylko trójnik się prawie stopił.
Tym samym palnikiem polutowałem, ale już lutem miękkim-hydraulicznym rurę Cu 54 mm ze złączkami do tri clampów z KO.Obrazek
Ostatnio zmieniony sobota, 17 paź 2020, 16:44 przez bociann2, łącznie zmieniany 1 raz.


slaw369
20
Posty: 25
Rejestracja: czwartek, 22 sie 2019, 17:31
Krótko o sobie: Jestem fajnym człowiekiem:)
Status Alkoholowy: Amator Domowych Trunków
Lokalizacja: Częstochowa
Załączniki
Re: Lutowanie -spawanie #1

Postautor: slaw369 » sobota, 17 paź 2020, 18:33

Tym samym palnikiem polutowałem, ale już lutem miękkim-hydraulicznym rurę Cu 54 mm ze złączkami do tri clampów z KO.

Też poszło jak z nut?
Ostatnio zmieniony niedziela, 18 paź 2020, 06:57 przez radius, łącznie zmieniany 1 raz.


bociann2
450
Posty: 458
Rejestracja: wtorek, 26 kwie 2011, 11:59
Krótko o sobie: Jestem okropnym człowiekiem, tak mi kiedyś mawiali.
Ulubiony Alkohol: Piwa
Status Alkoholowy: Student Bimbrologii
Lokalizacja: Jedyna taka w Polsce...
Załączniki
Re: Lutowanie -spawanie #1

Postautor: bociann2 » niedziela, 18 paź 2020, 08:02

Banalna sprawa. Coś takiego:


https://a.aliexpress.com/_BUnXFR


Ten z ponizszego linku jest lepszy. Nie ma elektrozaplonu, ale lepiej się reguluje.

https://a.aliexpress.com/_BTlSRj
Ostatnio zmieniony niedziela, 18 paź 2020, 08:02 przez bociann2, łącznie zmieniany 1 raz.


bartek71
20
Posty: 21
Rejestracja: czwartek, 19 wrz 2019, 15:45
Załączniki
Re: Lutowanie -spawanie #1

Postautor: bartek71 » niedziela, 18 paź 2020, 18:29

Czym pobielałeś przed lutowaniem cyną lub pastą tri clampy?
Ostatnio zmieniony niedziela, 18 paź 2020, 20:25 przez radius, łącznie zmieniany 1 raz.


bociann2
450
Posty: 458
Rejestracja: wtorek, 26 kwie 2011, 11:59
Krótko o sobie: Jestem okropnym człowiekiem, tak mi kiedyś mawiali.
Ulubiony Alkohol: Piwa
Status Alkoholowy: Student Bimbrologii
Lokalizacja: Jedyna taka w Polsce...
Załączniki
Re: Lutowanie -spawanie #1

Postautor: bociann2 » poniedziałek, 19 paź 2020, 16:17

Talerzyki do TC odtłuścilem denaturatem, potem matowanie gąbką do miedzi, zwykła pasta lutownicza i normalne lutowanie.
Betka.


przemgwo
1
Posty: 1
Rejestracja: poniedziałek, 16 lis 2020, 18:17
Załączniki
Re: Lutowanie -spawanie #1

Postautor: przemgwo » środa, 16 gru 2020, 20:18

Jaką masz kolego średnice rury od kolumny z głowicą Thora ? 54 mm? Tym palnikiem byłem w stanie na tyle nagrzać taką rure by zassała cyne przy lutowaniu na miękko?
Ostatnio zmieniony środa, 16 gru 2020, 20:54 przez Qba, łącznie zmieniany 1 raz.

Awatar użytkownika

MalyJack
200
Posty: 213
Rejestracja: sobota, 10 gru 2016, 22:22
Krótko o sobie: Nie ma takiej mozliwosci, aby bylo niemozliwe.
Ulubiony Alkohol: Biały
Status Alkoholowy: Gorzelnik
Lokalizacja: Środa Śląska
Załączniki
Re: Lutowanie -spawanie #1

Postautor: MalyJack » środa, 16 gru 2020, 21:13

Kup dwa takie palniki. Połącz np. trytkami kartusze tak by dwa płomienie były kierowane w jeden punkt. I myślę, że temperatury Ci wystarczy.

Awatar użytkownika

MalyJack
200
Posty: 213
Rejestracja: sobota, 10 gru 2016, 22:22
Krótko o sobie: Nie ma takiej mozliwosci, aby bylo niemozliwe.
Ulubiony Alkohol: Biały
Status Alkoholowy: Gorzelnik
Lokalizacja: Środa Śląska
Załączniki
Re: Lutowanie -spawanie #1

Postautor: MalyJack » czwartek, 31 gru 2020, 18:28

Dobra. Trochę popróbowałem lutu miękkiego, więc czas na półkę wyżej. Czy moglibyście mi doradzić jakiś zestaw do lutu twardego? Bardziej w kierunku miedzianej jubilerki, ale z możliwością zastosowania do grubszych (np. fi 54 Cu z talerzami z mosiądzu, nierdzewki)?


slaw369
20
Posty: 25
Rejestracja: czwartek, 22 sie 2019, 17:31
Krótko o sobie: Jestem fajnym człowiekiem:)
Status Alkoholowy: Amator Domowych Trunków
Lokalizacja: Częstochowa
Załączniki
Re: Lutowanie -spawanie #1

Postautor: slaw369 » czwartek, 31 gru 2020, 19:39

Ja talerzyki TC z rurą 60,3 mm (wszystko nierdzewka) łączyłem lutem twardym 45% srebra, palnikiem rtm na mapp gaz.I poszło nieźle.
Do miedzi, może nie potrzeba takiej mocy, ale czym większa średnica rury, tym więcej się przydaje.

Awatar użytkownika

MalyJack
200
Posty: 213
Rejestracja: sobota, 10 gru 2016, 22:22
Krótko o sobie: Nie ma takiej mozliwosci, aby bylo niemozliwe.
Ulubiony Alkohol: Biały
Status Alkoholowy: Gorzelnik
Lokalizacja: Środa Śląska
Załączniki
Re: Lutowanie -spawanie #1

Postautor: MalyJack » czwartek, 31 gru 2020, 23:23

Właśnie się waham między Mapp, a jakimś dwupakiem. Tylko brak mi doświadczenia...


bociann2
450
Posty: 458
Rejestracja: wtorek, 26 kwie 2011, 11:59
Krótko o sobie: Jestem okropnym człowiekiem, tak mi kiedyś mawiali.
Ulubiony Alkohol: Piwa
Status Alkoholowy: Student Bimbrologii
Lokalizacja: Jedyna taka w Polsce...
Załączniki
Re: Lutowanie -spawanie #1

Postautor: bociann2 » wtorek, 12 sty 2021, 15:46

Zajrzyj np. tu:

https://rothenberger.com/pl-pl/soft-soldering-device-rofire-piezo-multigas-set-7-16-eu.html
Ten producent jest drogi, ale narzędzia ogólnie ma świetne


bociann2
450
Posty: 458
Rejestracja: wtorek, 26 kwie 2011, 11:59
Krótko o sobie: Jestem okropnym człowiekiem, tak mi kiedyś mawiali.
Ulubiony Alkohol: Piwa
Status Alkoholowy: Student Bimbrologii
Lokalizacja: Jedyna taka w Polsce...
Załączniki
Re: Lutowanie -spawanie #1

Postautor: bociann2 » wtorek, 12 sty 2021, 16:24

przemgwo pisze:54 mm? Tym palnikiem byłem w stanie na tyle nagrzać taką rure by zassała cyne przy lutowaniu na miękko?


Kurde, to chyba do mnie pytanie było. Sorry, nie zajarzyłem.. :oops:

Rura CU 54x2 mm w dolnej części i 54x1,5 w górnej. TC 2" tzn. talerzyk ma zewnętrzną średnicę (kryzy) 64 mm, a część "rurowa" 51 mm.
Wchodzi do wewnątrz rury.
Bez problemu lutuje się na miękko :)
