Re: Regulator - wybór

Postautor: Kula » sobota, 7 wrz 2013, 20:02

Możesz sprawdzić rozdzielczość kupowanych termometrów?? Napisałeś 0,01C co jest parametrem rewelacyjnym.
Termometry Pamela mają wg producenta 0,05C. Drobna różnica do 0,01C
Pozdrawiam

Kula

www.StalowkaSklep.pl - destylatory, kotły z płaszczem, akcesoria do budowy i stal kwasoodporna
https://www.facebook.com/stalowkadestylatory


alembiki
Rabaty dla użytkowników forum AD w sklepie po podaniu loginu z forum!

kooalla
50
Posty: 57
Rejestracja: poniedziałek, 16 sie 2010, 19:55
Załączniki
Re: Regulator - wybór

Postautor: kooalla » sobota, 7 wrz 2013, 21:55

Bez przesady rozumiem że 0,1 a 0,01 to jest różnica ale 0,05 a 0,01 jest ale według mnie jest wystarczający..

Tak jak napisałem mogę kupić 0,01 1 szt za ok 70 zł lub termometr na 4 sondy z 2 w zestawie za 105 zł z rozdzielczością 0,05..

Ja wiem że koledzy na forum robią super sprzęt ale nie każdego stać na 400 - 900 zł na sam regulator..

Dla tego napisałem że można taniej i nie gorzej, oczywiście bez arc..

Pozdrawiam

Awatar użytkownika

Emiel Regis
1700
Posty: 1723
Rejestracja: niedziela, 6 maja 2012, 09:18
Ulubiony Alkohol: własne nalewki, czerwone wytrawne
Lokalizacja: Picardie (Oise) Francja, Żywiec
Załączniki
Re: Regulator - wybór

Postautor: Emiel Regis » sobota, 7 wrz 2013, 23:43

Kula pisze:
Termometry Pamela mają wg producenta 0,05C

A w rzeczywistości 0,065*C co niby nie jest wielką różnicą, ale jednak..
kooalla pisze:Tak jak napisałem mogę kupić 0,01 1 szt za ok 70

Albo jestem do tyłu z aktualną ofertą, albo coś Ci się pomyliło.
Raczej to drugie, gdyby pojawił się termometr w tej rozdzielczości pomiaru podawanej w ten sam sposób na wyświetlaczu w cenie 70zł byłoby o tym głośno.
http://www.youtube.com/watch?v=xZb3jJE8pYM


kooalla
50
Posty: 57
Rejestracja: poniedziałek, 16 sie 2010, 19:55
Załączniki
Re: Regulator - wybór

Postautor: kooalla » niedziela, 8 wrz 2013, 07:22

Jeszcze raz powtarzam że taką ofertę dostałem od zaufanego użytkownika, robi on wypasione regulatory ale dla mnie za drogo..

Może kiedyś, a teraz sam termometr ewentualnie dwa żeby od razu w obudowę jedną dać.



Pozdrawiam

Awatar użytkownika

lesgo58
4500
Posty: 4674
Rejestracja: poniedziałek, 18 kwie 2011, 12:31
Krótko o sobie: "...coqito ergo sum..."
Status Alkoholowy: Amator Domowych Trunków
Lokalizacja: Land Krzyżaków. Pogranicze Prus wschodnich.
Załączniki
Re: Regulator - wybór

Postautor: lesgo58 » niedziela, 8 wrz 2013, 08:00

kooalla pisze:...Tak jak napisałem mogę kupić 0,01 1 szt za ok 70 zł ...

Podaj w końcu link...lub innego rodzaju namiary. Czy to jakaś tajemnica?
W takim razie bezsensowne są Twoje posty.
Ostatnio zmieniony niedziela, 8 wrz 2013, 08:18 przez lesgo58, łącznie zmieniany 1 raz.

Awatar użytkownika

Kula
1100
Posty: 1128
Rejestracja: niedziela, 4 lip 2010, 18:13
Krótko o sobie: Tester eksperymentator ...............
Ulubiony Alkohol: swój własny .............................
Status Alkoholowy: Konstruktor
Kontakt:
Załączniki
Re: Regulator - wybór

Postautor: Kula » niedziela, 8 wrz 2013, 08:12

@kooalla
Ja nie krytykuję Twoich zakupów. Drążyłem temat ponieważ liczyłem, że pojawiło się coś interesującego co warto zastosować w procesie.
Pozdrawiam

Kula

www.StalowkaSklep.pl - destylatory, kotły z płaszczem, akcesoria do budowy i stal kwasoodporna
https://www.facebook.com/stalowkadestylatory


kooalla
50
Posty: 57
Rejestracja: poniedziałek, 16 sie 2010, 19:55
Załączniki
Re: Regulator - wybór

Postautor: kooalla » niedziela, 8 wrz 2013, 08:48

@legos nie wiem czy mogę osoba która ma termometry odzywała się w tym temacie więc może sama napisze..

Pozdrawiam


Konto usunięte
50
Posty: 71
Rejestracja: piątek, 14 wrz 2012, 20:16
Krótko o sobie: Jestem fajnym człowiekiem:)
Kontakt:
Załączniki
Re: Regulator - wybór

Postautor: Konto usunięte » niedziela, 8 wrz 2013, 10:13

Polecam Wam kolegę z sąsiedniego forum robi naprawdę dobre regulatory od najprostszych po bardzo zaawansowane. Ja osobiście jestem z nich bardzo zadowolony. Jego nick pawel8704.
Link: http://www.bimber.info/forum/viewtopic. ... 8&start=15

Awatar użytkownika

drgranatt
1100
Posty: 1105
Rejestracja: poniedziałek, 13 lip 2009, 10:04
Krótko o sobie: Jestem fajnym człowiekiem:)
Ulubiony Alkohol: Niemirof Smorodina
Status Alkoholowy: Popijacz Okazyjny
Lokalizacja: 3-city
Załączniki
Re: Regulator - wybór

Postautor: drgranatt » niedziela, 8 wrz 2013, 14:22

Na początek jedna kwestia odnośnie termometrów. Nie mylcie dwóch pojęć: rozdzielczość wskazań i dokładność. Są to dwa różne parametry.

Po drugie. Kol. kooalla miał prawdopodobnie mnie na myśli pisząc o termometrach o rozdzielczości 0,01°C.
Jeśli o to chodzi to mam takowe termometry o rozdzielczości wskazań 0,01°C w zakresie od -50℃~99,99℃ i o dokładności 0,0625°C. Powyżej 100°C do 125°C rozdzielczość wynosi 0,1°C. Termometry te oparte są na DS18B20. Napięcie zasilania 8~25 VDC. Osłona sondy wykonana jest ze stali KO o średnicy ø6mm i długości 50mm. Przewód sondy o długości 1m.
Nie mam ich za dużo ale dla chętnych zawsze mogę sprowadzić. Cena za 1 szt. 70 zł.
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
"最不喜欢的粗鲁所持的以及各种各样的虚伪的混蛋。"


http://alkohole-domowe.com/forum/regulatory-drgranatta-t6000.html


kooalla
50
Posty: 57
Rejestracja: poniedziałek, 16 sie 2010, 19:55
Załączniki
Re: Regulator - wybór

Postautor: kooalla » piątek, 27 wrz 2013, 19:06

Witam,

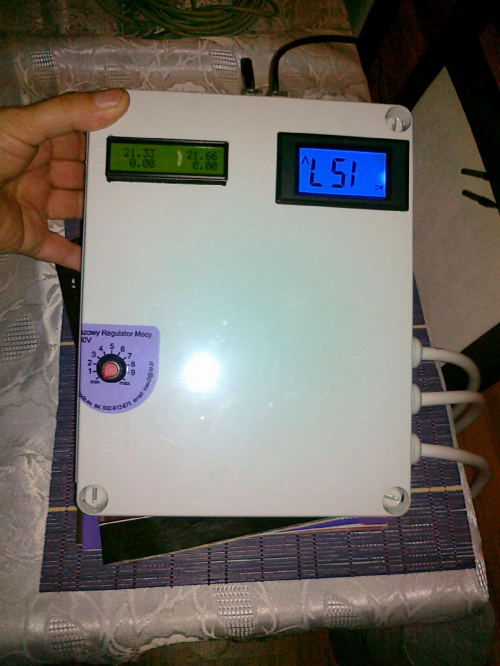

zakończyłem mój projekt regulatora.


Mam pytanie o woltomierz bo po za tym iż załozyłem go odwrotnie ;) to pokazuje w zakresie od 160 do 128 wolt.

Czy przy fazowym regulatorze to standard czy ja coś źle podłączyłem?

Dałem faze plus zero pod wejścia regulatora.

[url][url=http://www.fotosik.pl]Obrazek[/url][/url]

Edit:

Właśnie zakończyłem testy, wszystko działa pięknie.
Płynna regulacja od 225 V do 25 V, do regulatora podłączone dwie grzałki 2000W i zero problemów z regulacją.
Koszty:
85 zł plus 14 wysyłka - regulator z allegro do 6 kw
105 zł plus wysyłka 16 termometr pamela - 20 zł brak obudowy
35 zł plus 7 zł wysyłka woltomierz ac do 0-500 v
55 zł kable, puszki itp..

Koszt ogólny poniżej 300 zł za regulator do 6 kw z termometrem na 4 sondy, z 3 metrowym kablem zasilającym 2,5 .

Pozdrawiam


grzewo1
150
Posty: 166
Rejestracja: czwartek, 16 sie 2012, 01:05
Załączniki
Re: Regulator - wybór

Postautor: grzewo1 » sobota, 28 wrz 2013, 19:58

I co było źle z tym voltomierzem, bo mam ten sam problem. ?


kooalla
50
Posty: 57
Rejestracja: poniedziałek, 16 sie 2010, 19:55
Załączniki
Re: Regulator - wybór

Postautor: kooalla » sobota, 28 wrz 2013, 20:51

Po pierwsze pokazywał odwrotnie.
Czyli jak na mierniku napięcie rosło to na woltomierzu malało, więc zamieniłem zero z fazą miejscami i to już działało poprawnie. A co do wskazywania to pokazywał źle gdy na wyjściu nie było obciążenia, po podłączeniu do grzałek wszystko działa poprawnie.
Woltomierz 0-500 V na allegro, ja targowałem i zapłaciłem 33 lub 35 zł za niego.
Pokazuje stabilnie nie skaczą wartości.


grzewo1
150
Posty: 166
Rejestracja: czwartek, 16 sie 2012, 01:05
Załączniki
Re: Regulator - wybór

Postautor: grzewo1 » sobota, 28 wrz 2013, 22:05

W takim razie podłącze grzałkę i zobaczę co się będzie działo . U mnie bez obciążenia pokazywał od 117 do 156V. Zrobiłem go z jakiegoś regulatora pasa odchudzającego mojej żony :) Wymieniłem triaka, dołożyłem radiator i wentylator.


m-dabliu.wasyl
5
Posty: 8
Rejestracja: sobota, 2 maja 2020, 07:39
Załączniki
Re: Regulator - wybór

Postautor: m-dabliu.wasyl » wtorek, 12 maja 2020, 20:09

Witam mam pytanie odnośnie ustawienia temp. na regulatorze.
po ustabilizowaniu temperatury na kolumnie, ustawiamy na regulatorzr 1c wiecej na wyłączenie
Czy 1c mniej na włączenie?
